DIAGRAMMES DE COMPOSANTS ET DE DEPLOIEMENT



q	Diagramme de composants

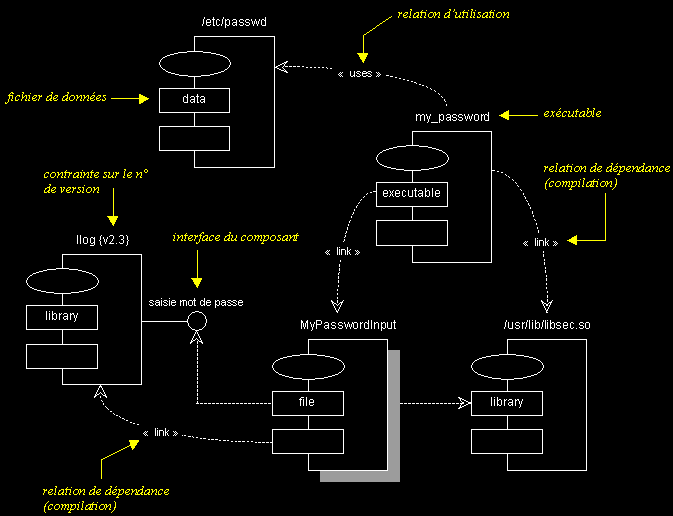

	Les diagrammes de composants permettent de décrire l'architecture physique et statique d'une application en terme de modules : fichiers sources, librairies, exécutables, etc. Ils montrent la mise en oeuvre physique des modèles de la vue logique avec l'environnement de développement.   Les dépendances entre composants permettent notamment d'identifier les contraintes de compilation et de mettre en évidence la réutilisation de composants.   Le composants peuvent être organisés en paquetages, qui définissent des sous-systèmes. Les sous-systèmes organisent la vue des composants (de réalisation) d'un système. Ils permettent de gérer la complexité, par encapsulation des détails d'implémentation.   Modules (notation) : Diagramme de composants (exemple) :
q	Diagramme de déploiement
	Les diagrammes de déploiement montrent la disposition physique des matériels qui composent le système et la répartition des composants sur ces matériels.   Les ressources matérielles sont représentées sous forme de noeuds.   Les noeuds sont connectés entre eux, à l'aide d'un support de communication. La nature des lignes de communication et leurs caractéristiques peuvent être précisées.   Les diagrammes de déploiement peuvent montrer des instances de noeuds (un matériel précis), ou des classes de noeuds.   Les diagrammes de déploiement correspondent à la vue de déploiement d'une architecture logicielle (vue "4+1").
